頂點光電子商城2022年3月11日消息，韓國三星和Omnivision（簡稱OV，中文名豪威科技，總部位于加州圣克拉拉）最近都宣布，其最新款圖像傳感器的像素間距已經達到了0.56μm，基本上與綠光的波長相同。
上市時間
OV透露，新款圖像傳感器的分辨率達到了2億像素，像素間距為0.56μm，將會在今年晚些時間上市，供客戶購買，預計到2023年被安裝到智能手機上。

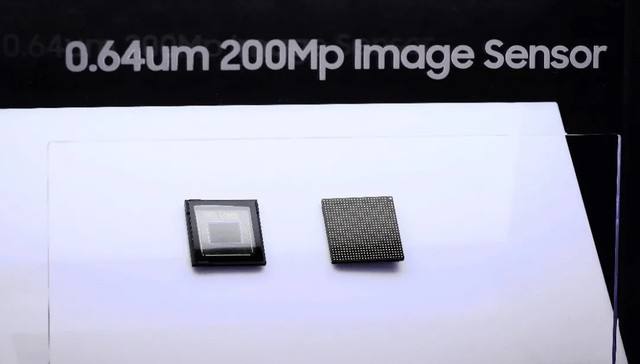

三星并沒有透漏其0.56μm圖像傳感器的上市時間，只是在今年二月份由電氣與電子工程師協會（IEEE）舉辦的ISSCC（國際固態電路會議）上，公開了這項新技術。
縮小像素間距會帶來一系列的難點

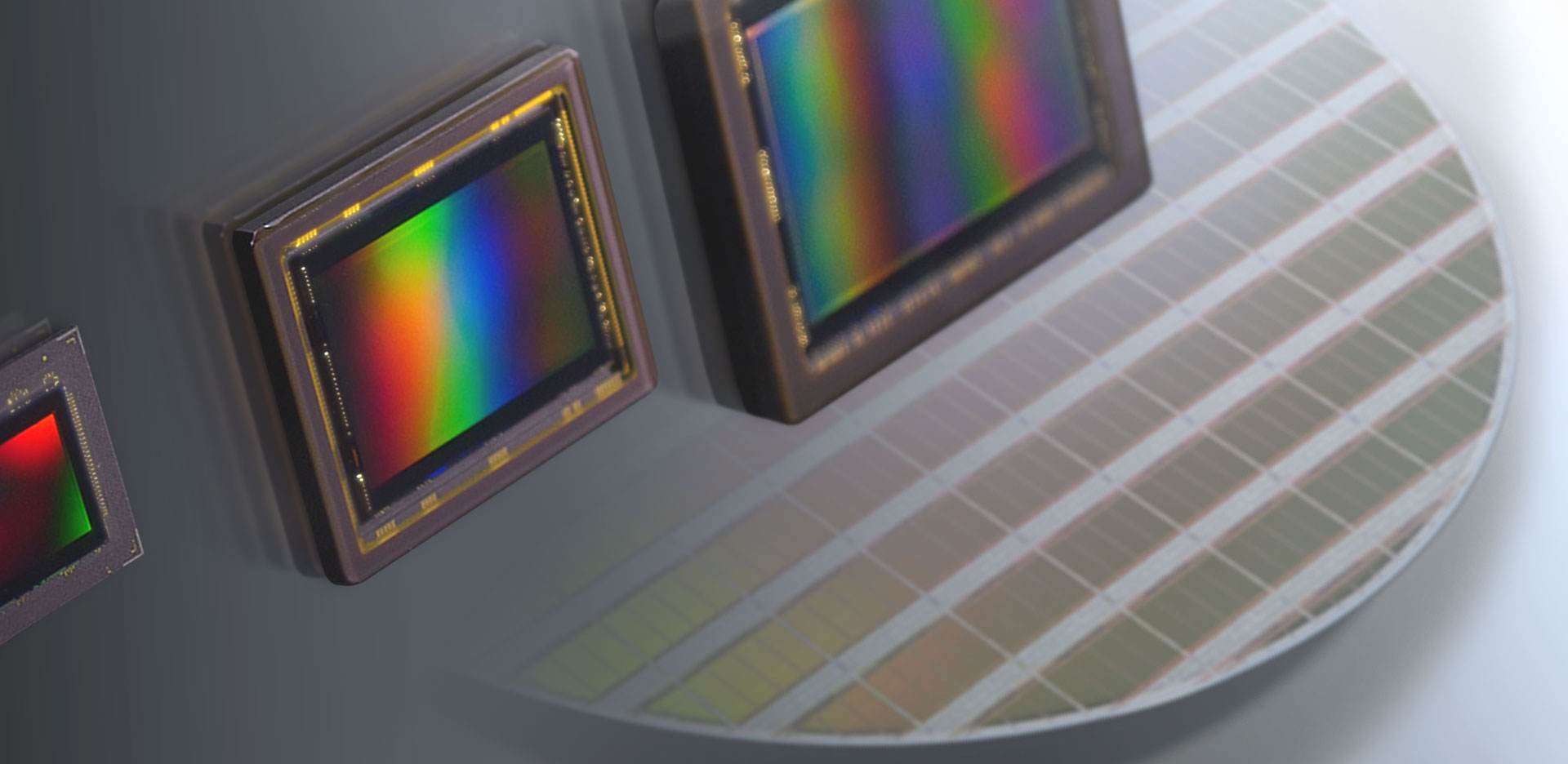

圖像傳感器的工作原理是，光經過透鏡射到像素上，濾色器對光進行過濾，再到光電二極管，光電二極管進行光電轉換，并積累電荷，電荷經過輸出電路，形成數字信號或模擬信號。如果單純的縮小像素尺寸，會帶來一些其他的影響，導致圖像傳感器的性能下降。

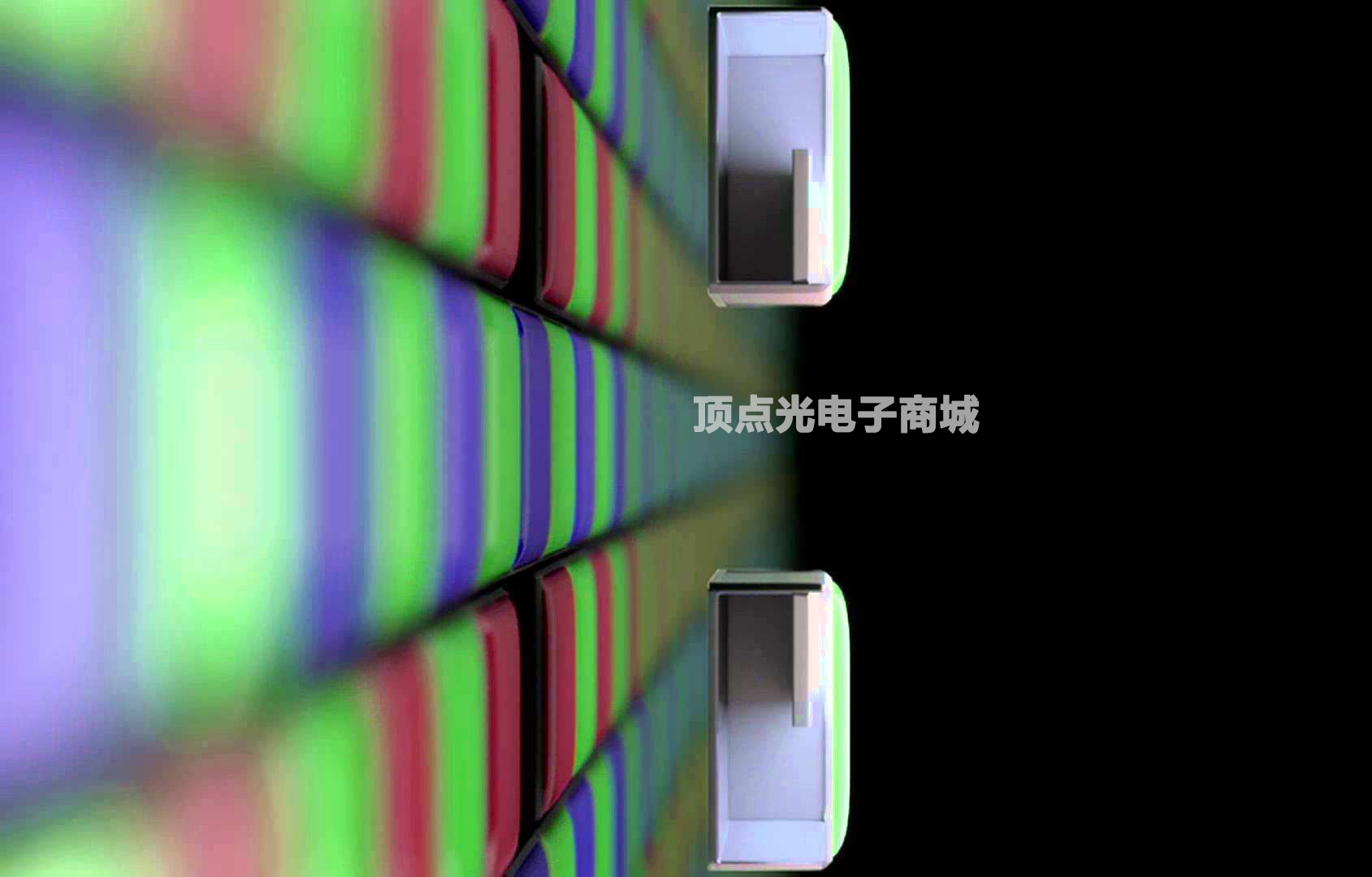

小像素之間，相互串擾會更加明顯，從而影響信號輸出。因此，要縮小像素間距，同時保證性能，必須要解決串擾的問題。三星和OV都采用了一種被稱為深溝槽隔離的技術來解決這個問題，每個像素之間，都被一道深溝槽隔離開來。同時，在透鏡與像素之間，還使用了較短的電介質柵欄。
在介電質柵欄的選取上，三星著重考慮對探測光的影響，最終選擇了一個創新方案---空氣腔。因為空氣具有最好的透過性，三星的工程師將柵欄的內部做成了一個空氣腔，這樣量子效率提升7%，串擾降低了1.2%。
縮小像素帶來的另一個問題是，像素能轉化和儲存的電子數量更少了，這會降低圖像傳感器的靈敏度和線性動態范圍。為了解決這個問題，三星的工程師縮小了隔離槽，同時增加了光電二極管的體積，使其能轉化和儲存更多的電荷。
三星的工程師使用一種更高介電常數的材料，來替換絕緣材料，這樣可以有效降低暗噪聲。

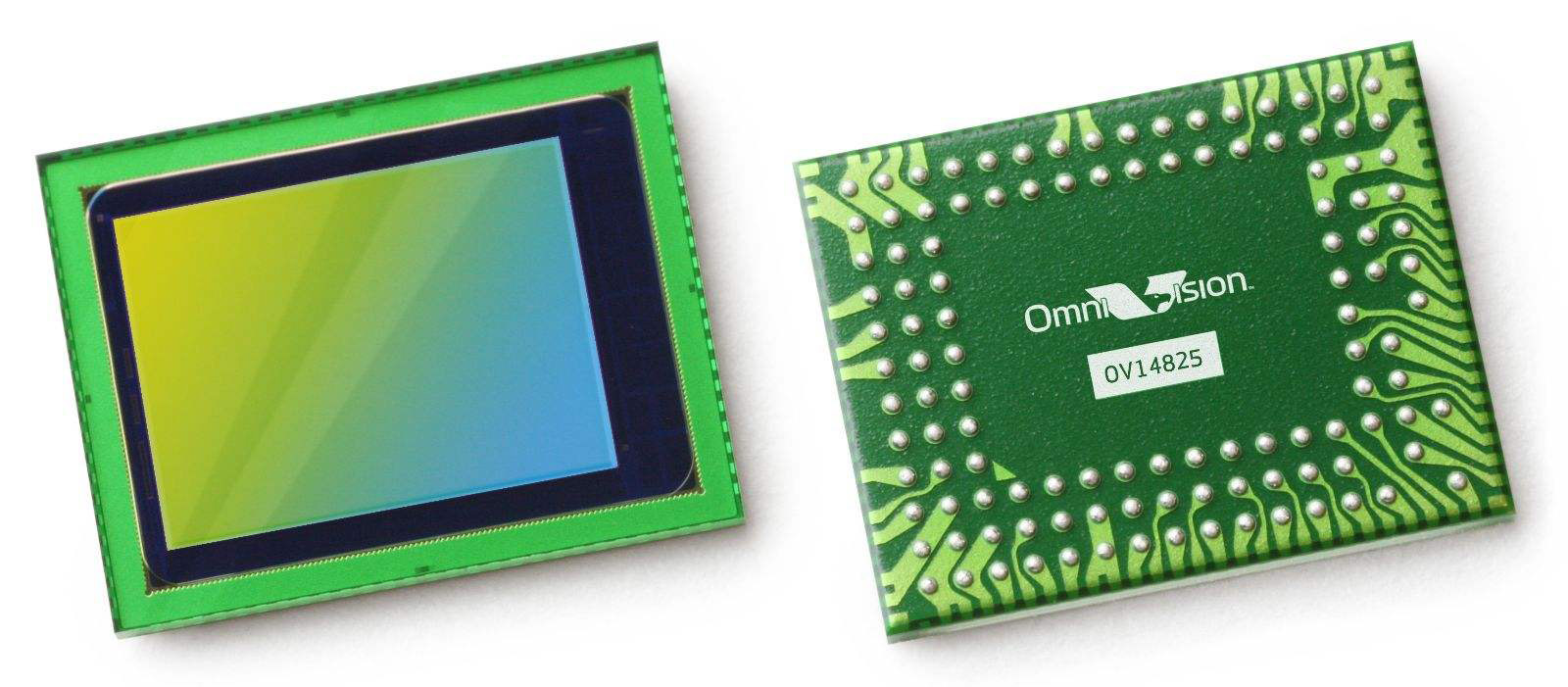

為了給像素騰出更多的空間，三星和OV都采用了3D堆疊技術，并且將模數轉換器芯片直接與光電探測器芯片相連，將更多的空間留給了像素。OV基于自身的PureCel? Plus-S堆疊技術，同時將光電二極管精確地深嵌入硅基內，在相同的光學模式下，具有更高的分辨率。
從供應鏈上來看，三星似乎更有優勢，因為三星擁有自己的圖像傳感器芯片工廠，而OV必須找像臺積電這樣代工廠來代工。
在設計層面，OV的超小像素圖像傳感器似乎更有優勢。OV的圖像傳感器在具備0.56μm像素尺寸的同時，還有很高的量子效率和非常低的功耗，擁有優秀的四相位檢測自動對焦技術。
不過，這兩款超小像素尺寸圖像傳感器的真實性能，最終都要以實際上市之后，市場的反饋效果確定。
